监控视频文件系统在存储和管理监控数据方面发挥着重要作用。要想正确地解析监控文件系统，提取出有效视频数据，就需要深入了解监控文件系统的数据结构和工作原理。监控文件系统通常采用类似于通用文件系统的设计，但也有一些特殊的标记和格式。
本文将以海康监控（01BA类）为例，从文件系统的层次结构、目录结构等多个方面对监控文件系统的结构进行深入分析和讲解，以帮助读者更好地理解和应用监控文件系统。
数据恢复专家
海康文件系统结构
海康监控的1号扇区
海康监控磁盘的1号扇区内容记录了海康监控标记，录制视频的总空间和块大小，以及视频索引的位置和大小。

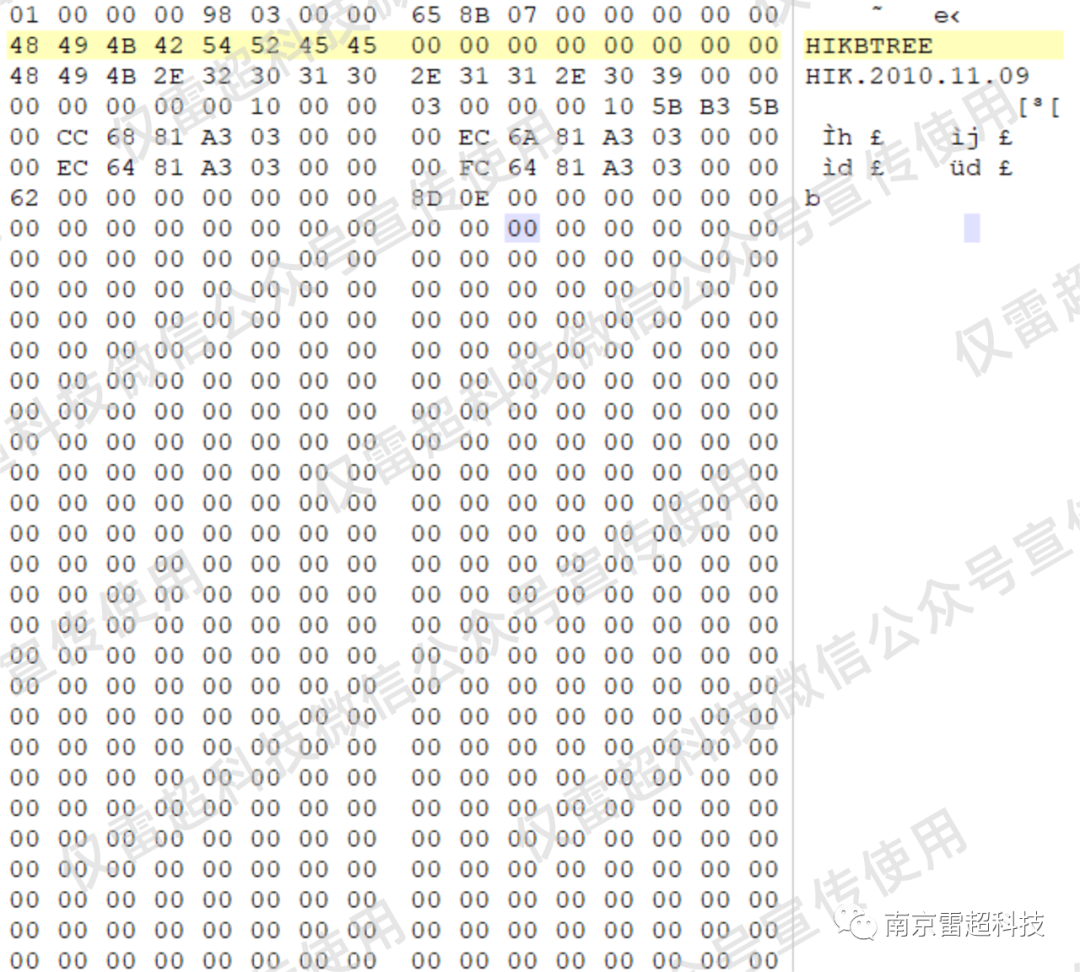

视频索引的起始位置
海康监控磁盘中视频索引的起始位置，此处仅为索引标记，并非真正的索引项位置。该数据区中包含了索引项真正的起始位置。

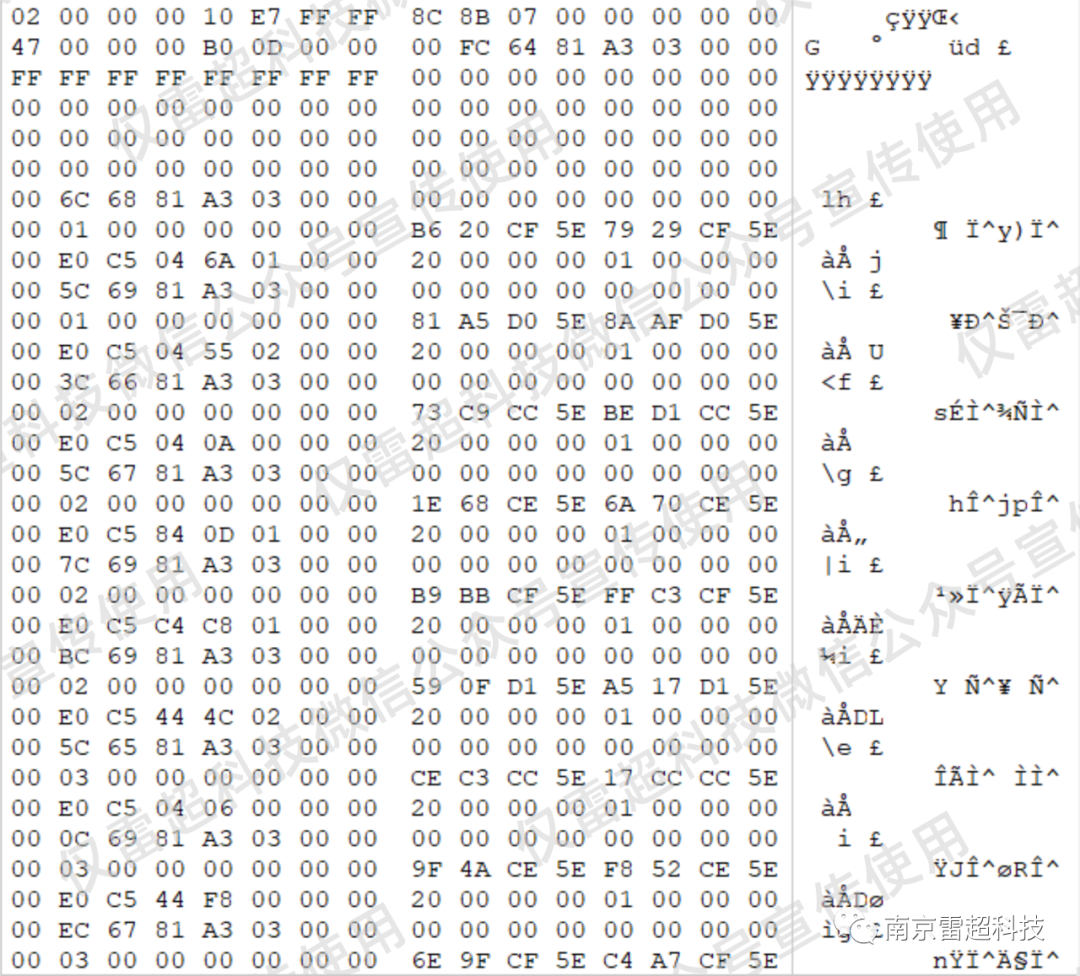

索引项（视频指针）

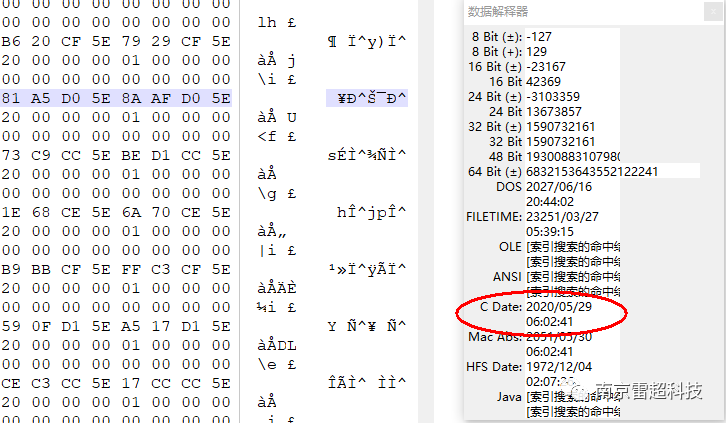

每48个字节为一组，记录了视频通道号、视频起始位置、开始录制时间、结束录制时间（C语言标准时间表示方式）
特殊原因（如突然断电）
对于某些特殊原因(如突然断电)，导致某一段视频录制未初始化，即无录制起始与结束时间，在时间数据位置表示为：FF FF FF 7F。
意思为，该段视频录制了一部分，但由于没录制完，所以没能在索引项中写入时间戳。

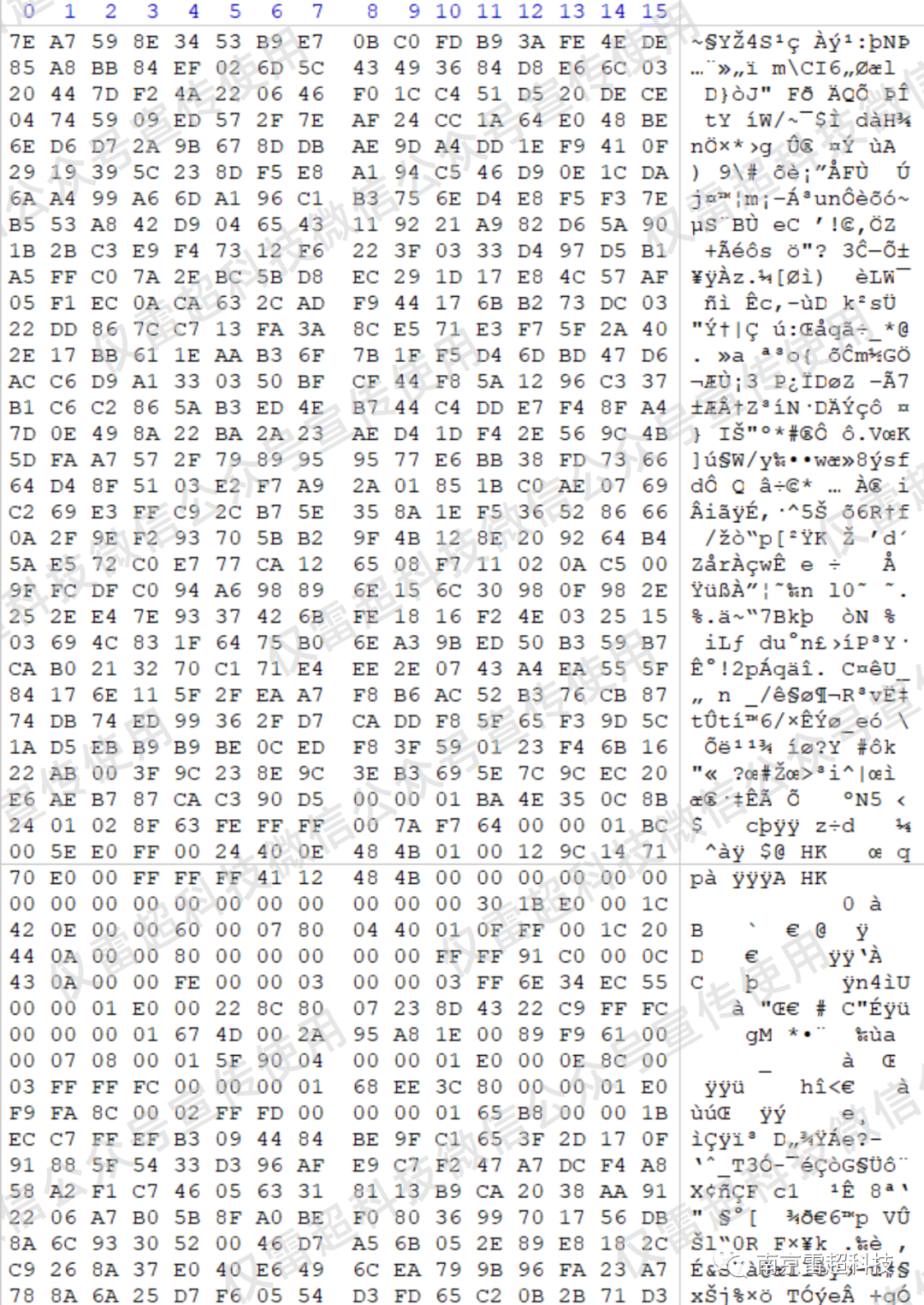

视频数据区
从索引项区域跳转过来的视频数据区。数据区中包含关键帧、普通帧及时间信息。
一个关键帧下包含多个普通视频帧。
视频帧头部标记：00 00 01 BA
关键帧标记：00 00 01 BC
普通帧标记：00 00 01 E0
关键帧与普通帧紧跟的后两个字节为帧的大小，正序读取（Big Endian），单位：字节
注：视频帧内部时间是需要先转化为2进制数，再转化为年月日、时分秒的。
(H264 数据流结构)
