本文由金恒源编译，由陈裕铭、Roe校对，转载请注明。

译者注：本文发表于2016年，距今已有7年之久，在这期间固态硬盘技术飞速发展，部分技术在当下已然称不上是“最新技术”。但知识不会过时，本文中所介绍内容仍具有借鉴意义。

本文延续了2012年发表的关于SSD取证的文章的系列。两年后，我们重新研究了SSD在自毁、解密trim机制、垃圾回收机制和数据重映射等技术。彼时，制造商接二连三地发布创新产品——3D TLC、更大更快的驱动器、压缩控制器的终结以及自带加密的SSD驱动器的推出都是大新闻。如今快进到2016年，市面上有大量且价格便宜的固态硬盘，在高科技战线中似乎没有什么变化。

除2.5英寸型号外，我们还注意到一种新的流行的外形尺寸，这种尺寸的固态硬盘常被用于超级本，以及一种由三星推出的用于许多移动终端设备的新型固态硬盘。在低端领域，我们看到eMMC芯片被用于低端Windows平板电脑和小型笔记本，这些芯片取代了传统的固态硬盘。在本文中，将试图弄清这一切对取证人员意味着什么。

Introduction/介绍

大约在十年前，固态硬盘（SSD）彻底改变了计算机存储，为人们带来了极快的访问速度、更低的功耗以及更少的机械零件（译者注：机械硬盘由大量且精密的零件构成，相比机械硬盘来讲，固态硬盘没有这些机械零件，只有一块集成电路板）。但与此同时固态硬盘也有严重的写入寿命限制。老式的固态硬盘在内存失效前只能承受一定数量的磨损。截至目前，固态硬盘的写入量仍然是一个限制。时至今日，尽管有着不断缩小的制程工艺和新型NAND闪存单元的发明（即TLC单元，每个物理单元可以保留3bit位信息，而不是MLC的2bit位和SLC单元的1bit位），但在写入量上仍然面对着同样的问题。

为了克服这些技术限制，并不断降低存储成本，制造商完善了一些非常智能的软件算法。这些算法确保单元之间的负载均匀分布，能够快速重新映射NAND单元的逻辑地址，以确保下一次写入操作发生在磨损最小的单元上。

基于闪存的另一个限制是，人们只能将新的数据写入空的单元中（即：擦除后的单元）。一旦固态硬盘被填满，每一个后续的写操作都会涉及到擦除数据块的内容，然后将新的数据写进单元。由于擦除闪存单元是一个比写入数据慢得多的过程，因此制造商会实行垃圾回收算法，擦除那些保存有已删除数据的单元。

那么SSD控制器如何知道数据块是否被使用呢？操作系统通过向控制器发送一个所谓的"trim"命令来告诉它。一旦trim命令发送，控制器就"知道"某些数据块中的数据不再被使用，并将它们添加到待清除列表中。这些块中的数据便会被内部的垃圾回收算法清除。

同时，系统不必在某一物理单元被擦除时等待。如果系统需要写一个新的数据块，SSD控制器会立即为操作系统所指的逻辑地址分配一个新的空闪存单元。这就是所谓的重映射。在今天的固态硬盘中，重映射一直在发生。

于取证而言，这其中最大的问题是：这些需要被清除的数据块会发生了什么？它的内容是否会立即消失，或者仍然可以从SSD中提取出来？答案是 "视情况而定"。

M.2: Thinner and Lighter SATA SSDs/M.2：更薄、更轻的SATA固态硬盘

M.2 是一种外形规格。符合 M.2 外形的设备可以使用 SATA、PCI-E 或 USB3.0 协议进行连接。大多数 M.2 SSD 驱动器都是使用 AHCI 作为逻辑接口的 SATA 或 PCI-E 设备。一些高端型号使用 PCI-E 连接和 NVMe 接口。配备 M.2 SSD 驱动器的笔记本电脑如果运行 Windows 7，则可能无法使用trim机制。

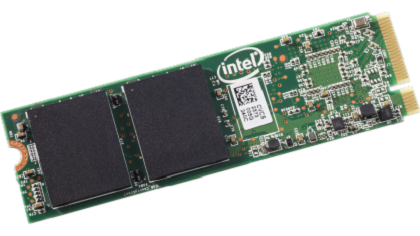

英特尔530系列M.2固态硬盘驱动器

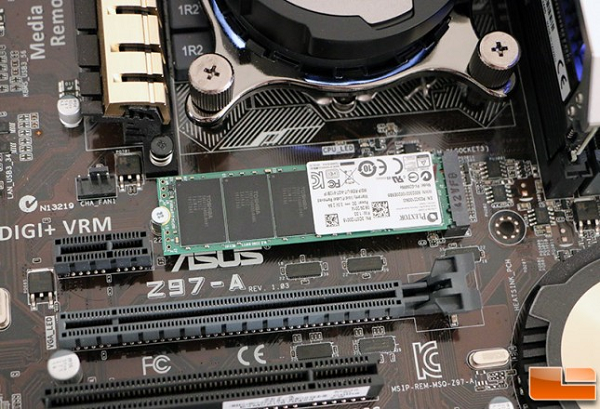

M.2固态硬盘可以用于一些台式机主板

严格来说，以下的型号都属于M.2固态硬盘。

• 使用传统SATA协议的M.2硬盘。许多M.2固态硬盘采用了传统的SATA协议连接，并通过AHCI接口驱动。这些M.2驱动器的效果与标准的2.5英寸SSD驱动器没有区别。

• 使用AHCI的PCI-E设备。该标准用于那些利用PCI Express通道进行连接，并通过AHCI协议与设备连接的PCI-E固态硬盘。这些驱动器需要操作系统包含正确的驱动程序。

• 使用NVMe协议的PCI-E。这些是最快的SSD驱动器，由于它们非常新，所以兼容性最差。在没有适当的BIOS支持的情况下，将NVMe驱动器安装到PC上可能会导致系统无法启动。虽然许多主板不能从NVMe驱动器启动；但在较旧的主板上使用时，Windows系统也可以通过适当的驱动程序访问这些驱动器。截至目前，这样的产品并不是很多，一般存在于一些高端机型。

PCI Express (PCI-E) SSDs/PCI Express (PCI-E)固态硬盘

PCI-E，即PCI Express，是一种物理连接标准。PCI-E固态硬盘有多种形式，包括全尺寸台式机扩展板、M.2硬盘、专用焊接的便携式存储解决方案。PCI-E固态硬盘可以使用AHCI或NVMe进行对接。

从技术上讲，M.2 SSD是PCI-E设备。然而，PCI-E规范比M.2更广泛。因此，制造商可以生产不符合M.2标准的专有PCI-E固态硬盘，在符合M.2标准的计算机中可能无法使用。

PCI-E固态硬盘最常用于某些高端工作站（全尺寸规格），以及一些超薄型号设备（例如，Apple公司生产的MacBook 2015笔记本电脑）。这些专有的存储设备直接连接到计算机的PCI-E总线上，并要求操作系统使用正确的驱动程序。

大多数（而非所有）的PCI-E固态硬盘都支持与其全尺寸SATA连接的同类产品相同的技术。根据驱动程序的版本、操作系统的版本和PCI-E SSD驱动器的型号不同，这些磁盘在执行trim工作时可能会出现异常。

在逻辑接口层面，PCI-E SSD驱动器可以通过AHCI接口或NVMe接口工作。

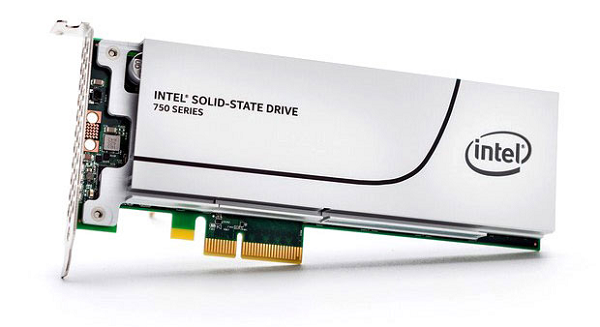

英特尔NVMe SSD驱动器

一般来说，以下兼容性模型适用于PCI-E SSD。

•  Mac OS X：所有出厂时安装有PCI-E SSD驱动器的苹果设备都支持trim。

• 运行Windows的Macbook电脑。苹果Macbook使用专有的PCI-E SSD驱动器。苹果的Bootcamp常被用来安装Windows作为双系统或唯一的操作系统，在适用的情况下，支持trim穿透（见下文）。

• Windows：对PCI-E驱动器的trim功能支持与否，取决于Windows版本和正确的驱动程序。

• Windows 7：无论驱动器如何，PCI-E驱动器都不支持trim，即使PCI-E SSD接受trim命令也是如此。

• Windows 8, 8.1 和 Windows 10: 使用微软的本地驱动程序支持trim。也支持基于NVM的PCI-E固态硬盘的trim。使用SCSI驱动的设备支持 "unmap"，这是SATA中trim命令的完整模拟。(译者注：trim是一条ATA命令，主要用于垃圾回收，相似作用的命令有很多，根据不同接口有不同的命令，如作用于SATA的命令是TRIM，作用于SCSI的命令是UNMAP，作用于NVME的命令是Deallocate。)

NVM Express (NVMe) SSDs/NVM Express (NVMe)固态硬盘

NVMe是一种现代逻辑接口规范，取代了旧的AHCI。某些高端 PCI-E SSD 型号采用了各种外形尺寸的 NVMe。苹果MacBook 2015在焊接在主板上的SSD驱动器上有专用的NVMe接口。NVMe仍然相当新，一些主板无法识别NVMe存储作为可启动设备。

NVM Express，或称NVMe，是一个相对较新的逻辑驱动器接口，通过PCI Express（PCI-E）总线实现非易失性存储。NVMe的设计从头到尾都是为了闪存设备的低延迟和内部并行性的实现。

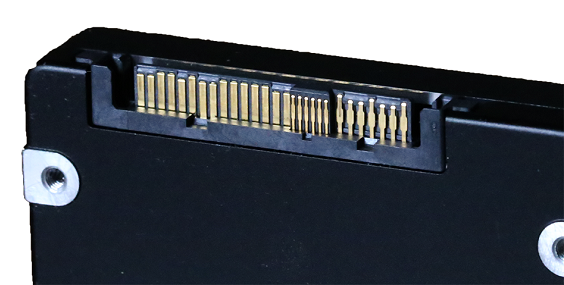

与作为2.5英寸驱动器和薄型M.2板的SATA固态硬盘类似，NVM Express设备也可作为全尺寸的PCI Express扩展卡、笔记本尺寸的主板和2.5英寸驱动器，看起来与SATA固态硬盘类似，只是通过U.2连接器利用PCI Express接口而不是SATA端口罢了。
