在上一篇中，通过对 CNI 规范的解读了解了网络配置的操作和相关的流程。在网络的几个操作中除了 CNI_COMMAND 外，有另外三个参数几乎每次都要提供 CNI_CONTAINERID、CNI_IFNAME 和 CNI_NETNS，这些参数无外乎都来自容器运行时。这篇将结合 Kubernetes 和 Containerd[1] 源码，来分析一下 CNI 的使用。
Kubernetes 的源码来自分支 release-1.24，Containerd 的来自分支 release/1.6。
CNI 的使用
创建 Pod
在之前做过的 kubelet 源码分析 中曾提到 Kubelet#syncLoop() 会持续监控来自 文件、apiserver、http 的变更，来更新 pod 的状态。写那篇文章的时候，分析到这里就结束了。因为这之后的工作就交给容器运行时来完成 sandbox 和各种容器的创建和运行，见 kubeGenericRuntimeManager#SyncPod()。
kubelet 封装 sandbox 和容器创建、运行请求，调用容器运行时的接口，将具体工作交由容器运行时来完成来完成（容器运行时接口 Container Runtime Interface，简称 CRI，找时间再进行研究）。
参考源码
`pkg/kubelet/kubelet.go:1985`[2] `pkg/kubelet/kuberuntime/kuberuntime_manager.go:711`[3]
Sandbox 容器
记得在 系列的第一篇 中，当我们在节点上查看命名空间时，网络命名空间的进程是 /pause 。
lsns -t net
NS TYPE NPROCS PID USER NETNSID NSFS COMMAND
4026531992 net 126 1 root unassigned /lib/systemd/systemd --system --deserialize 31
4026532247 net 1 83224 uuidd unassigned /usr/sbin/uuidd --socket-activation
4026532317 net 4 129820 65535 0 /run/netns/cni-607c5530-b6d8-ba57-420e-a467d7b10c56 /pause
Kubernetes 在创建 pod 时，会先一个创建 sandbox 容器（使用 pause 镜像，启动时执行 /pause 进入休眠状态）。我们知道 Kubernetes 的 pod 中是允许多容器的，由这个 sandbox 容器来创建和维持网络命名空间，pod 的其他容器会加入到该命名空间中。因为 pause 镜像足够简单，不会出错导致网络管理空间在出错时被删除。sandbox 容器发挥着至关重要的作用[4]，它在 PID 进程空间的进程树中作为 PID 为 1 的进程，其他容器进程都将其作为父进程。当其他容器的进程成为孤儿进程时，可以得到清理。
创建 Sandbox 容器
CRI 的 RuntimeServiceServer 定义了运行时对外提供的服务接口，除了管理 sandbox、容器相关的操作外，还有 streaming 相关的操作，即常用的 exec、attach、portforward。streaming 相关的内容，可以参考之前的一篇 《源码解析 kubectl port-forward 工作原理》。
让我们来看容器相关的部分。
Containerd 的 criService 实现了 RuntimeServiceServer 的接口。创建 sandbox 容器的请求通过 CRI 的 UDS（Unix domain socket）[5] 接口 /runtime.v1.RuntimeService/RunPodSandbox，进入到 criService 的处理流程中。在 criService#RunPodSandbox()，负责创建和运行 sandbox 容器，并保证容器状态正常。

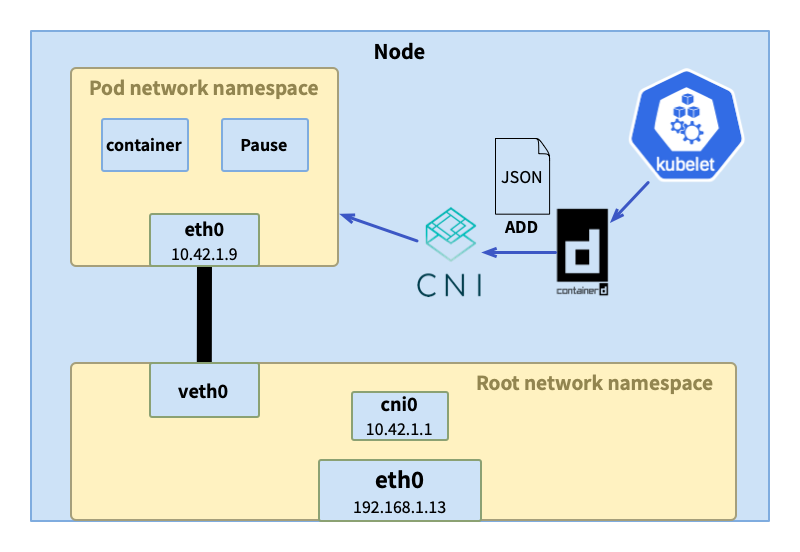

容器运行时首先初始化容器对象，产生必要的参数 CNI_CONTAINERID接着会创建 pod 网络命名空间，产生必要的参数 CNI_NETNS然后调用 CNI 的接口来对 pod 的网络空间进行配置，比如创建网络接口、分配 IP 地址、创建 veth、设置路由等等一系列的操作。这些操作正是由具体的网络插件实现完成，不同插件之间的实现存在差异。了解了规范之后之后，再看网络的配置就不难了，其中 2 和 3 可能执行多次： 读取网络配置 查找二进制文件 执行二进制文件 向容器运行时反馈结果 最后便是创建 sandbox 容器，这个过程与操作系统的类型相关，会调用对应操作系统的方法来完成容器的创建。
从零开始学习容器，推荐阅读 Ivan Velichko 的 《Learning Containers From The Bottom Up》[6]
参考源码：
`pkg/cri/server/sandbox_run.go:61`[7] `pkg/cri/server/sandbox_run.go:422`[8]
创建其他容器
接下来就是创建 pod 内的其他容器：临时（ephemeral）、初始化（init）和普通容器，创建这些容器的时候，会将容器加入到 sandox 的网络命名空间中。这里不展开，详细逻辑可参考 containerd 的 containerStore#Create()。
参考源码
kubernetes：`pkg/kubelet/kuberuntime/kuberuntime_manager.go:913`[9] containerd：`pkg/cri/server/container_create.go:51`[10]
总结
接着上篇 CNI 的规范介绍，这次又介绍了 CNI 的使用，以及如何与容器运行时的交互、Pod 的创建流程。
不同的 CNI 插件，实现了不一样的网络功能。下篇，将以 Flannel[11] 为例来了解下 CNI 的实现，以及 Kubernetes VXLAN 网络。
为什么介绍 flannel？因为我常用的开发环境之一 k3s[12] 默认就用的 flannel 网络。另一个开发环境是 k8e[13]，k8e 默认用的是 Cilium[14]，cilium 的 cni 也是系列的文章之一。
参考资料
Containerd: https://containerd.io
[2]pkg/kubelet/kubelet.go:1985: https://github.com/kubernetes/kubernetes/blob/release-1.24/pkg/kubelet/kubelet.go#L1985
pkg/kubelet/kuberuntime/kuberuntime_manager.go:711: https://github.com/kubernetes/kubernetes/blob/release-1.24/pkg/kubelet/kuberuntime/kuberuntime_manager.go#L711
sandbox 容器发挥着至关重要的作用: https://www.ianlewis.org/en/almighty-pause-container
[5]UDS（Unix domain socket）: https://en.wikipedia.org/wiki/Unix_domain_socket
[6]《Learning Containers From The Bottom Up》: https://iximiuz.com/en/posts/container-learning-path/
[7]pkg/cri/server/sandbox_run.go:61: https://github.com/containerd/containerd/blob/release/1.6/pkg/cri/server/sandbox_run.go#L61
pkg/cri/server/sandbox_run.go:422: https://github.com/containerd/containerd/blob/release/1.6/pkg/cri/server/sandbox_run.go#L422
pkg/kubelet/kuberuntime/kuberuntime_manager.go:913: https://github.com/kubernetes/kubernetes/blob/release-1.24/pkg/kubelet/kuberuntime/kuberuntime_manager.go#L913
pkg/cri/server/container_create.go:51: https://github.com/containerd/containerd/blob/release/1.6/pkg/cri/server/container_create.go#L51
Flannel: https://github.com/flannel-io/flannel
[12]k3s: https://k3s.io/
[13]k8e: https://getk8e.com/
[14]Cilium: https://cilium.io/
