本部分首先介绍了Adv. TD3算法框架，然后叙述Adv. TD3算法的优化方式，最后详细说明整体框架的构成部分。

1. Adv. TD3框架

本文提出的多智能体协同算法是复杂环境下的多机路径规划系统；能效性是给出的多无人机完成所有任务后消耗的总能量，作为算法的性能度量；系统的最大目标是最大化多智能体协同系统中，无人机集群的能效。

本文符号定义如下：

1）状态S:

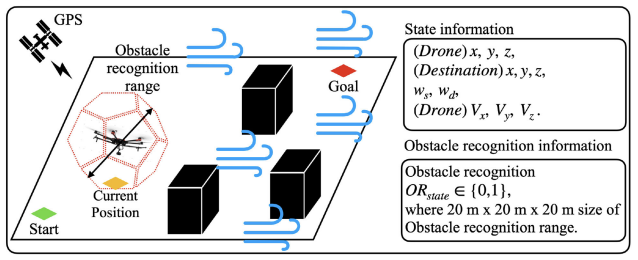

图1 状态空间

图1展示了将无人机工作的环境信息分为无人机的状态信息和认知信息。状态信息包括无人机的物理参数和影响无人机操作的外力，如无人机的当前位置、目的地、速度和特定状态下的风信息。认知信息为使用RGB-D摄像机和超声波传感器设置了障碍物识别范围。模拟实验中的无人机使用3D CNN来识别周围的环境。

2）动作空间：

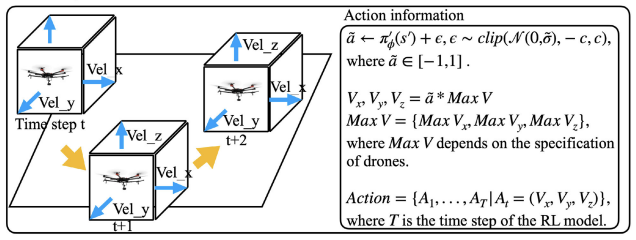

图2 动作空间

图2展示了将无人机在连续空间中的三轴速度设置为动作空间，并得到了在RL的每次迭代(无人机的每一个时间间隔)上控制无人机的新动作。Adv. TD3采用帧叠加技术，通过将演员网络的输出范围(˜a∈[−1,1])乘以无人机的最大速度来确定无人机的速度范围。基于DJI Matrice 600（大疆无人机型号），我们设其最大水平速度为15 m/s，垂直速度为3 m/s。无人机以4 Hz的采样率获取帧堆叠的状态，并在此工作中每秒钟执行一次动作。将无人机的速度纳入状态，推导出无人机在不同步骤之间移动的加速度，以便功率模型精确地预测功率消耗。

3）奖励函数：

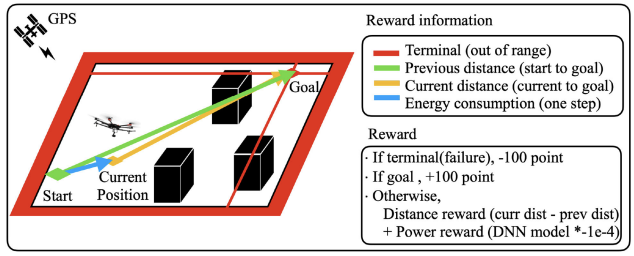

图3 奖励函数

图3展示了RL中的奖励功能模仿了人类的学习过程，它决定了无人机在执行行动后获得的奖励。Agent想要实现的目标的变化取决于奖励的设置方式。我们设置了一个奖励功能，以尽量减少无人机的能量消耗，直到它们到达最终目的地并安全执行任务。

（4）能耗模型

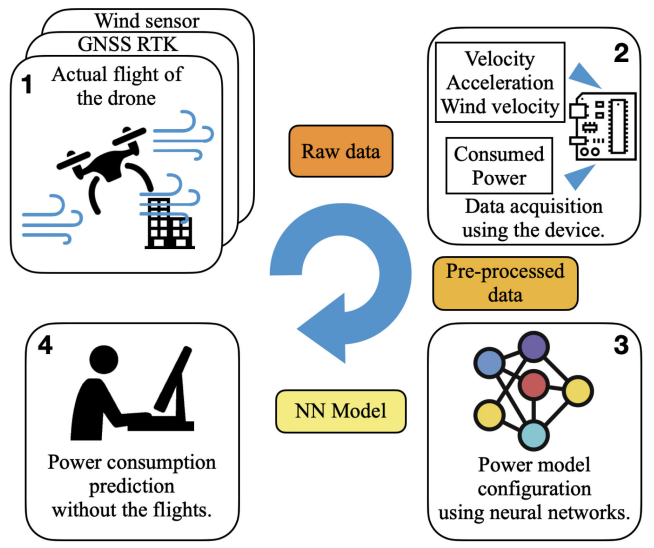

图4 能耗建模

图4展示了能耗建模。该模型直接从无人机的实际飞行数据生成。还使用了无人机的直观数据，包括其速度(Vx，Vy，Vz)，加速度(Ax，Ay，Az)，风速ws，风向wd，有效载荷重量Pw，和有效载荷体积Pv。具体公式如下

2. Adv. TD3的截断双Q学习

该方法解决了DDPG中的偏差高估，就像DDQN通过双q学习解决了DQN中的偏差高估一样。该方法选择两个参与者网络之间的低值函数，如双q学习作为目标值y，公式如下所示

3. Adv. TD3的目标网络和策略网络的延迟更新

在正确学习批评网络后，该技术缓慢更新策略和目标网络，为不正确的值函数做准备。一般当评论家网络更新两次，目标网络和策略网络更新一次。

4. Adv. TD3的目标策略平滑

当actor网络推导策略时出现峰值时，DDPG很可能会高估策略的值函数。针对Q函数的平滑正则化策略可以防止策略网络的过拟合。Adv. TD3通过添加到目标动作上的噪声来适当地平滑目标策略，从而缓解了这个问题。具体公式如下

5. 整体框架

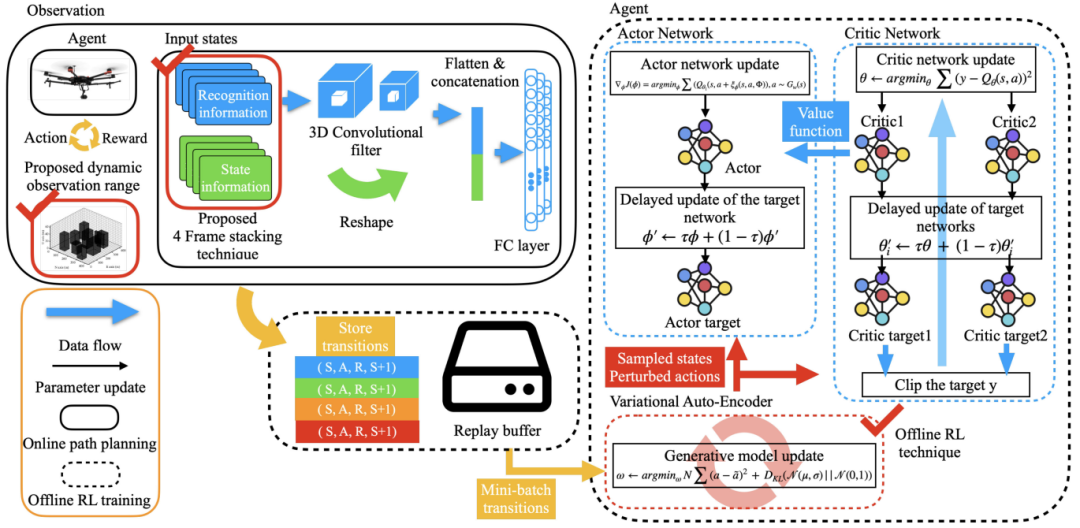

图5 RL路径规划

本文提出的Adv.TD3框架有两个主要组成部分：离线的RL训练和在线的路径规划问题。在离线的RL训练中，通过使用外部计算设备，解决了RL训练过程的巨大计算开销。批约束的深度q学习(Batch-Constrained Deep Q-Learning，BCQ)是一种离线RL算法，训练变分自动编码器(Variational AutoEncoder，VAE)，是生成模型之一。它创建了一个扰动模型，扰动一些样本的抽取。然后，模型选择值函数值中结果最大的。

1. 仿真参数

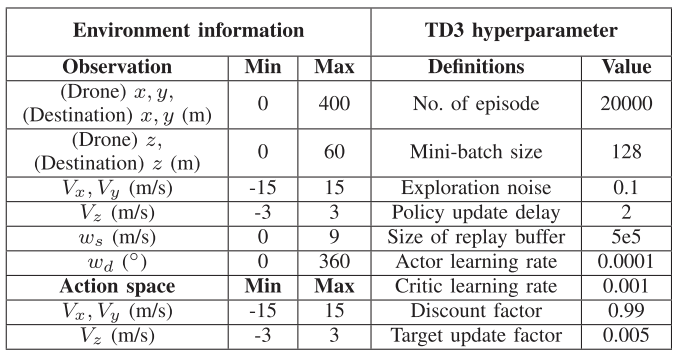

表1 Adv. TD3模型的超参数和仿真环境信息

仿真环境：

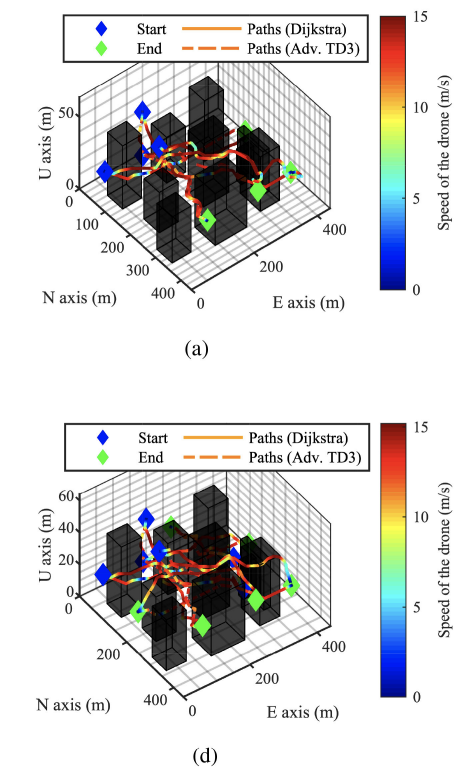

图6 不同环境下的仿真环境

对比算法：1、Dijkstra  2、RRT  3、Adv. DDPG  4、Adv. TD3

评价指标：不同风向下的：1、收敛性2、路径规划能耗  3、是否碰撞

2. 仿真结果

1.收敛性

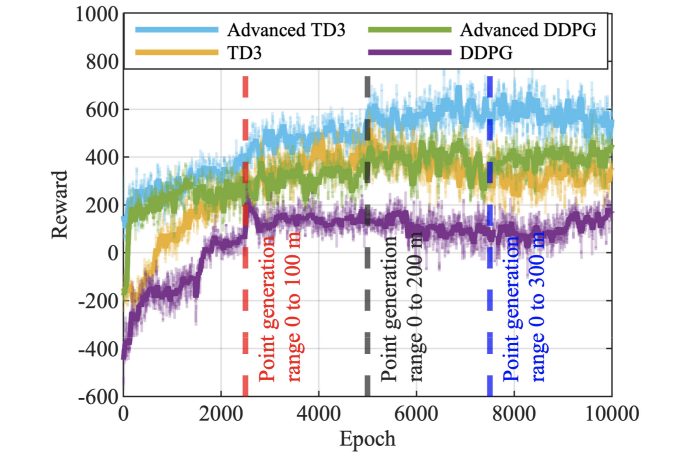

图7 算法收敛性比对图

多无人机的训练模型通过替换每次迭代的风图来模拟风环境的变化。还通过逐渐增加从起点和目的地的距离来训练模型。最终结果如图所示，相较于其他算法，Adv. TD3收敛速度更高。

2.路径规划能耗

（1）北风情况下，多无人机路径规划算法的路径比较

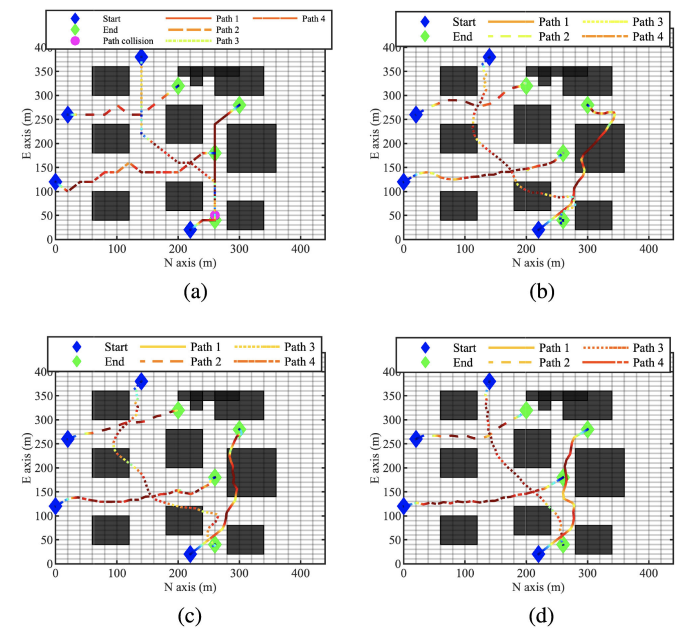

图8 北风情况下，多无人机路径(a) Dijkstra；(b) RRT；(c) Adv.DDPG；(d) Adv.TD3。

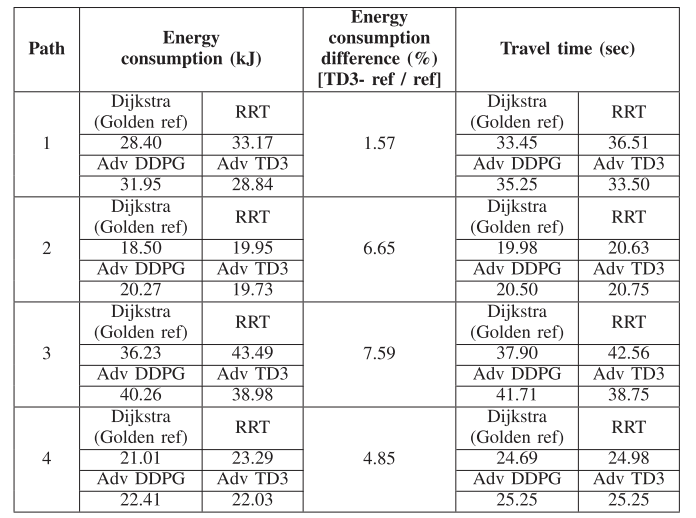

表2 路径规划能耗对比表

表2展示了多无人机路径规划结果，并从无人机的能量消耗、飞行时间展示了能效。Adv. TD3算法有着优秀的表现，最大减少7.59%的能量消耗。其中，Dijkstra算法得到的路径并不能保证是最优解。

（2）风向和无人机数量引起的路径及其能耗变化

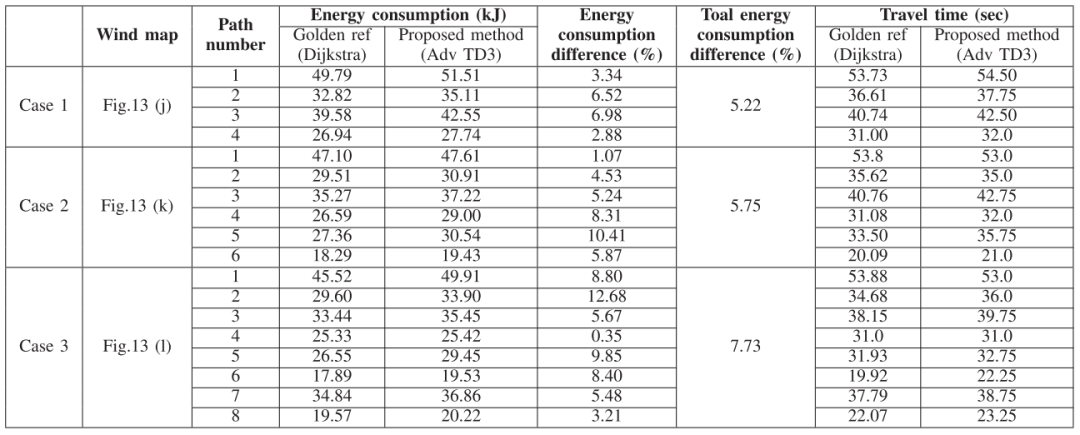

表3 方案1中集中化的RL路径规划仿真结果

表3展示了给出了在不同条件下(风向：北风、西北风和东南风；无人机数量：4架、6架和8架)的场景的仿真结果。在不同的示例中，Adv. TD3算法都有着优秀的表现，最小减少2.88%的能量消耗，最大减少7.73%的能量消耗。

（3）风速和无人机数量引起的路径及其能耗变化

表4 方案2中集中化的RL路径规划仿真结果

表4展示了给出了在不同条件下(风速：3m/s、6m/s和9m/s)的场景的仿真结果。在不同的示例中，Adv. TD3算法都有着优秀的表现，最小减少8.43%的能量消耗，最大减少9.22%的能量消耗。

3.路径规划中的碰撞信息

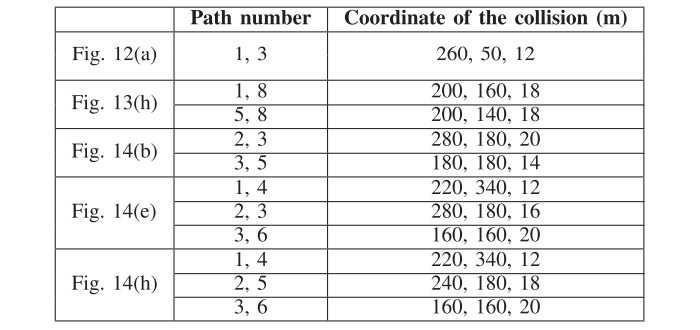

表5 碰撞信息表

表5总结了在飞行期间出现干扰的地方。由于多条路径之间的相互干扰，会影响规划结果的能量消耗。但是这个问题需要通过重复计算来解决冲突，在给定的极端的时间内找到解决方案几乎是不切实际的。结果表明，Adv. TD3更接近实际的最优能量路径。

针对多无人机路径规划问题中存在的路径和障碍干扰，以及无人机连续的动作空间，本文提出了Adv.TD3，实现了算法的快速收敛，减小了路径规划的能效。随后使用两步式框架(离线训练，在线规划)，减小了多无人机对边缘计算的依赖，使无人机能够实时执行路径规划成为可能。
