如何让一台内网服务器连接公网?
2023-3-30 12:19:52 Author: Linux学习(查看原文) 阅读量:55 收藏

来自公众号:运维研习社
本文仅供技术学习。

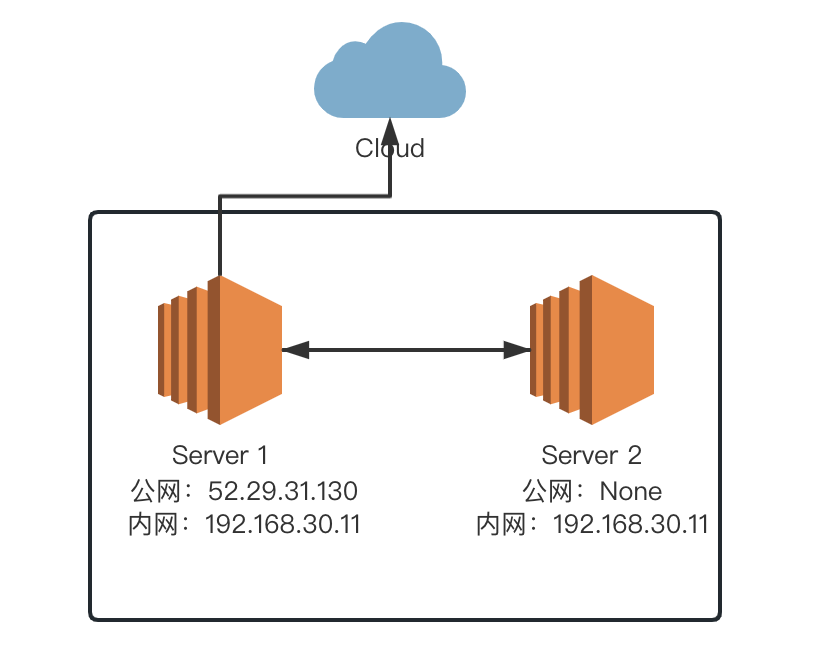

如上图,有这样一种场景,我们经常遇到,局域网内有两台服务器,Server 1和Server 2,Server 1可以通通网,Server 2只能通内网,无法直接访问公网

现在想Server 2能访问到公网,怎么做?

通常的做法,是在Server 1服务器上开一个代理服务,比如Squid、Nginx等,然后在Server 2服务器上在profile中配置proxy代理

这种方法的弊端是,太局限,大多是情况只能7层代理,而且还会涉及到https代理证书问题等

那有没有更好的方法?

今天介绍一种简单又好用的方法,结合vxlan和iptables-snat实现内网服务器公网访问

下面介绍下具体实现方法:

Server 2与Server 1之间配置vxlan隧道

Server 1配置

# Server 1作为NAT服务器,需要做一些NAT的网关改造
# rp_filter设置为0
for f in /proc/sys/net/ipv4/conf/*/rp_filter
do
    echo 0 > $f
done

# ip forward转发开启0
/sbin/sysctl -w net.ipv4.conf.all.forwarding=1

# 设置TCP超时参数
/sbin/sysctl -w net.netfilter.nf_conntrack_tcp_timeout_established=900
/sbin/sysctl -w net.netfilter.nf_conntrack_tcp_timeout_time_wait=30
/sbin/sysctl -w net.netfilter.nf_conntrack_tcp_timeout_close_wait=30
/sbin/sysctl -w net.netfilter.nf_conntrack_tcp_timeout_fin_wait=60
/sbin/sysctl -w net.netfilter.nf_conntrack_tcp_timeout_syn_sent=60
/sbin/sysctl -w net.netfilter.nf_conntrack_tcp_timeout_syn_recv=30

# 连接跟踪nf_conntrack_tcp_loose设置0,不跟踪已经完成握手的流,主要是连接跟踪性能优化项
# nf_conntrack_tcp_loose选项如果设置为0,对于未完成三次握手的流,内核连接跟踪模块将不会为其创建conntrack结构。反之,值为1的话,将为任意收到的tcp报文创建conntrack
/sbin/sysctl -w net.netfilter.nf_conntrack_tcp_loose=0
# 创建点对点vxlan隧道
# 方法:ip link add vxlan0 type vxlan id 1 remote {Server2} local {Server1} dstport ${vxlan封包的目的端口},linux目的端口号(VXLAN Port)默认为8472,指定为0,使用默认端口
ip link add vxlan0 type vxlan id 1 local 192.168.30.11 dsport 0
# 调整MTU
ifconfig vxlan0 mtu 1400
# 配置一个vxlan地址,最好单独使用一个网段
ip addr add 192.168.1.1/24 dev vxlan0
# 启动vxlan
ip link set vxlan0 up
# 可以查看vxlan0配置信息
ip addr show

以上配置完成后,最重要的一步,设置iptables snat转换策略

iptables -t nat -I POSTROUTING ! -s 192.168.30.11 -j SNAT --to 192.168.30.11

这样Server1服务器就被改造成一个NAT网关,当然Server 1本身的上网等是没有任何问题的

接着配置Server 2

Server 2配置

# 删除默认路由,因为要配置Server 2路由走vxlan,走Server1作为网关,所以要删除原先的默认路由
route del default
# 和Server 1一样添加vxlan
ip link add vxlan0 type vxlan id 1 remote 192.168.30.11 local 192.168.30.12 dsport 8472
# 启动vxlan0
ifconfig vxlan0 up
# 修改MTU和Server 1一致
ifconfig vxlan0 mtu 1400
# 添加路由
route add 192.168.1.1 dev vxlan0
route add default gw 192.168.1.1
# 启用时间戳
sysctl -w net.ipv4.tcp_timestamps=0
# rp_filter设置为0
for f in /proc/sys/net/ipv4/conf/*/rp_filter
do
    echo 0 > $f
done

以上配置完成后,Server 2与Server 1之间通过vxlan实现通讯,Server 2默认路由走vxlan dev,然后指向Server 1,Server 1配置了iptable snat转发,所以Server 2到公网的所有请求都被Server 1转发出去,至此,Server 2实现公网访问

中间有个MTU的修改,这里说下原因

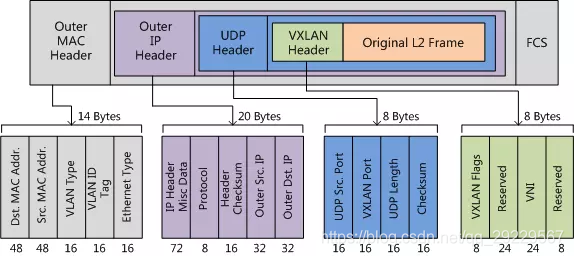

在TCP封装vxlan报文的时候,会增加50字节,如下图

所以这里避免转发过程中要分片,所以设置vxlan0的MTU为1400,这里可以通过抓包具体实测确定MTU大小

通过以上方法配置的内网转发,比通过Nginx、Squid等方式配置的7层代理要方便很多,可以解决很多7层以下公网访问的问题
